コンクリート用材料・土木工事用材料販売

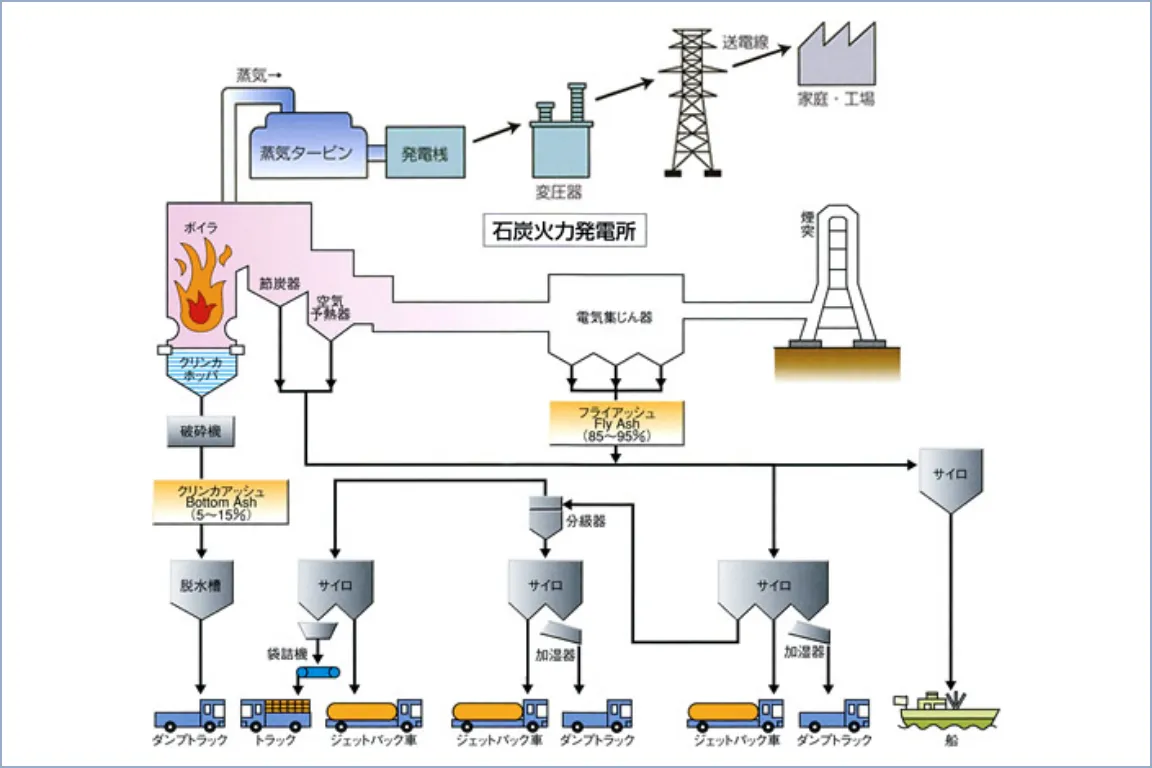

フライアッシュとは

フライアッシュⅣ種品をトンネル掘削工事における吹付けコンクリートの細骨材補充混和材として使用した場合の特長は次のとおりで，工期短縮によるコスト削減と作業環境の改善に貢献いたします。

• 流動性向上による圧送効率の向上
• リバウンド量の減少
• 粉じん低減による坑内作業環境の改善

フライアッシュの化学組成

フライアッシュを使用したコンクリートの効果

滑らかな球形の粒子

• 単位水量の低減
• ワーカビリティ改善

フライアッシュの粒子の大部分は，表面が滑らかな球形です。
このため，フライアッシュを混合したコンクリートは，所要のコンシステンシー※1を得るために必要な単位水量を少なくできます。また，流動性が改善され，コンクリート打設が効率的に行われるとともに充填性がよくなり，仕上がり面が美しくなります。

水和熱の発生を緩和

長期材齢強度が向上

• 水密性の向上
• 長期強度の増進
• 耐化学抵抗性の向上

フライアッシュを混合したコンクリートはポゾラン反応※2により，長期材齢の強度が大きくなります。
また，コンクリート組織が緻密になるので，水密性が大きくなり，接水工事にも有効になるとともに，硫酸塩，海水，薬液等に対して顕著な効果を発揮します。
なお，耐凍害性は普通コンクリートと同等です。

塩害抑制に貢献

• 乾燥縮小の減少
• ASRの抑制
• 塩害の抑制

フライアッシュを混合したコンクリートは，硬化後の収縮率が小さくなり，また，ポゾラン反応により，緻密な組織となることで，塩化物イオンが浸透しにくくなり，また塩害抑制となリます。
ASR（アルカリシリカ反応※3)によるひび割れ抑制に効果を発揮します。

1. コンクリートの軟らかさの程度を示すもので，通常スランプ試験で定量的に表される。
2. セメントの水和によって生じる水酸化カルシウムとフライアッシュの主成分であるシリカ・アルミナとの反応のこと。
3. コンクリートの劣化のひとつで，コンクリートに含まれるアルカリ性の水溶液が骨材（砂，砕石）の特定成分と反応することによって，異常膨張やこれに伴ったひび割れを引き起こす現象のこと。

コンクリート用フライアッシュの品質規定（JIS A6201-2015）

		フライアッシュI種	フライアッシュII種	フライアッシュIII種	フライアッシュIV種
二酸化けい素含有量(%)		45.0以上
湿分(%)		1.0以下
強熱減量(%)		3.0以下	5.0以下	8.0以下	5.0以下
密度(g/cm3)		1.95以上
粉末度	45μmふるい残分(%) (網ふるい方法)	10以下	40以下	40以下	70以下
	比表面積(cm2/g) (ブレーン方法)	5,000以上	2,500以上	2,500以上	1,500以上
フロー値比 %		105以上	95以上	85以上	75以上
活性度指数 %	材齢28日	90以上	80以上	80以上	60以上
	材齢91日	100以上	90以上	90以上	70以上

• 当社では、フライアッシュII種とIV種品を販売しております。
• フライアッシュI種、II種、III種、IV種品は生産できる発電所が限られています。

クリンカアッシュとは

クリンカアッシュの化学組成例

特性試験値
